Fabrication d'une béquille d'atelier et d'un depressiométre





1/ Béquille atelier

Sur les sites suivant j'ai trouvé toutes les infos dont j'avais besoin :

http://r1200s.forumsactifs.com/t2802-bequille-d-atelier-r1100s

http://www.centerblog.net/auto-moto/365908-1044-bequille-centrale-de-levage-pour-bmw-r1100s-

http://r1200s.forumsactifs.com/t3692-bequille-atelier-roue-avant

http://r1200s.forumsactifs.com/t3692p15-bequille-atelier-roue-avant

A partir de ces recherches, j'ai choisi de fabriquer ce type de béquille.

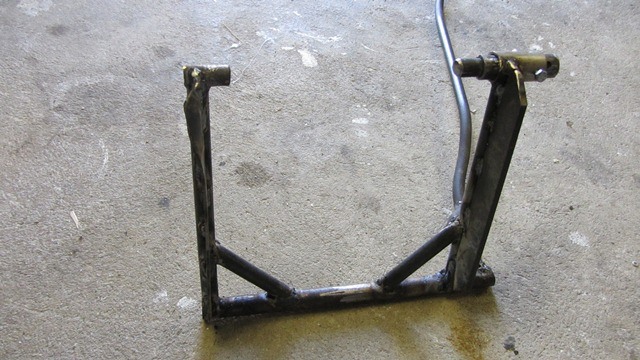

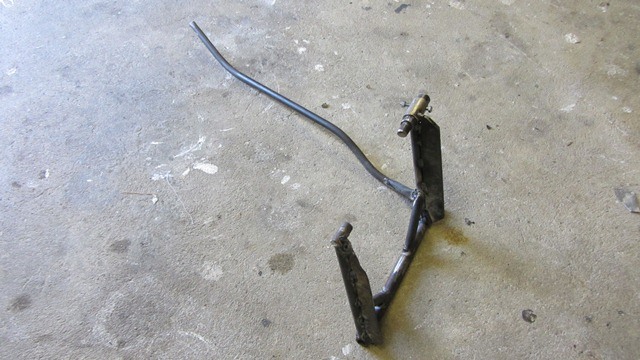

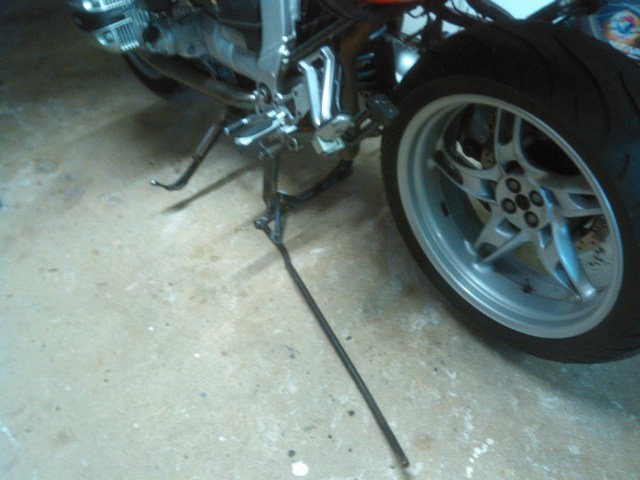

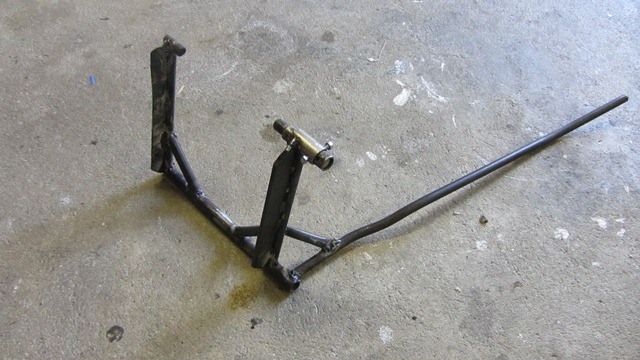

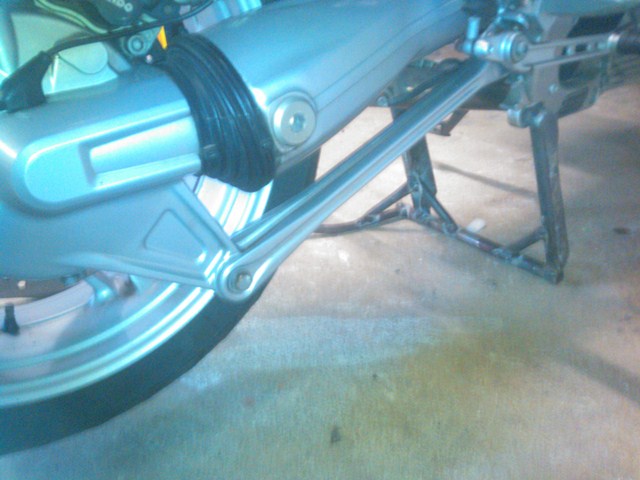

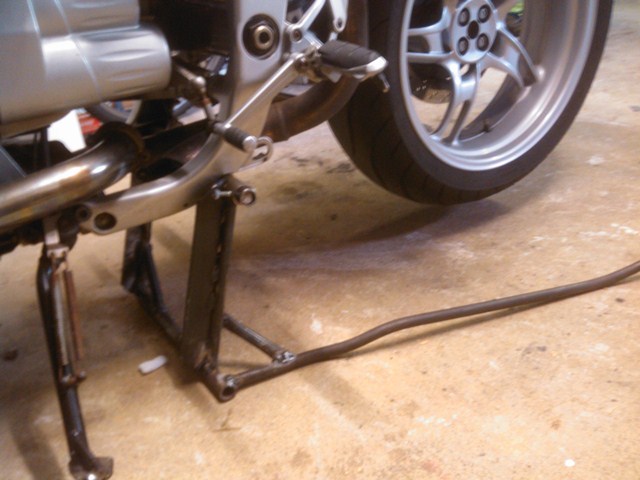

Ci dessous le proto de la béquille d'atelier que j'ai confectionné. Elle n'est pas peinte et le sera surement pas car une autre béquille est en cours de montage.

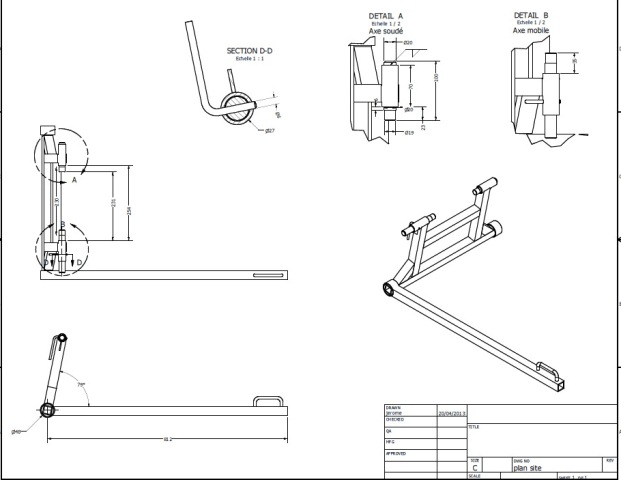

La nouvelle béquille ( en cours de fabrication), cliquez sur le plan pour récupérer le pdf.

La version avec les 2 axes qui glissent dans leurs logements ( detail A)

.

Et celle que je suis en train de monter qui reprend le coté pratique du proto avec un axe qui coulisse seulement d'un coté.

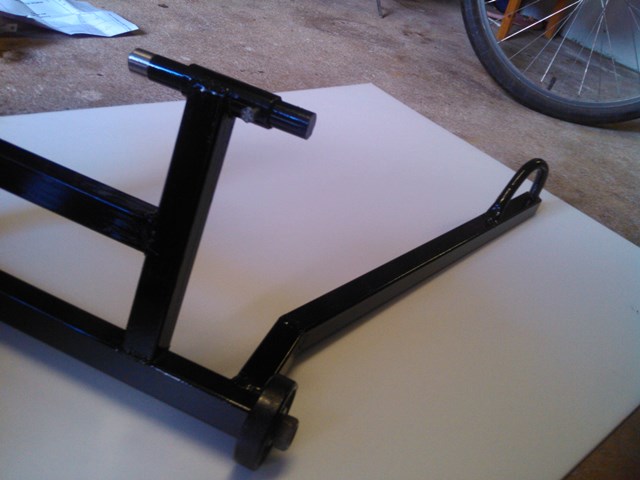

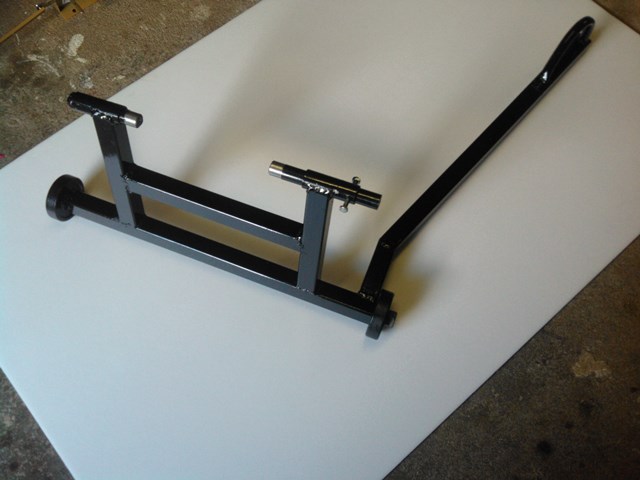

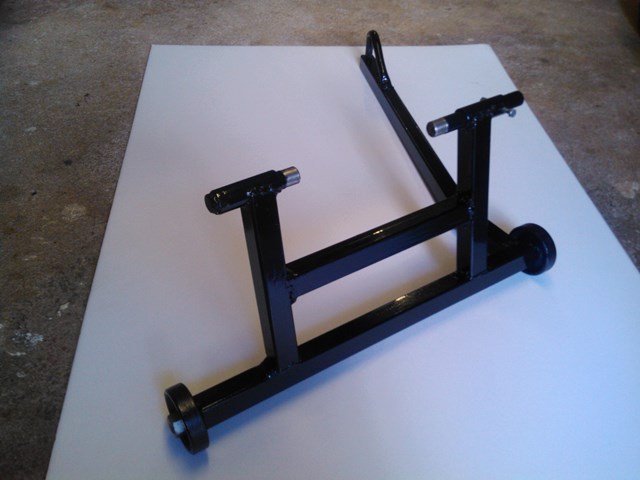

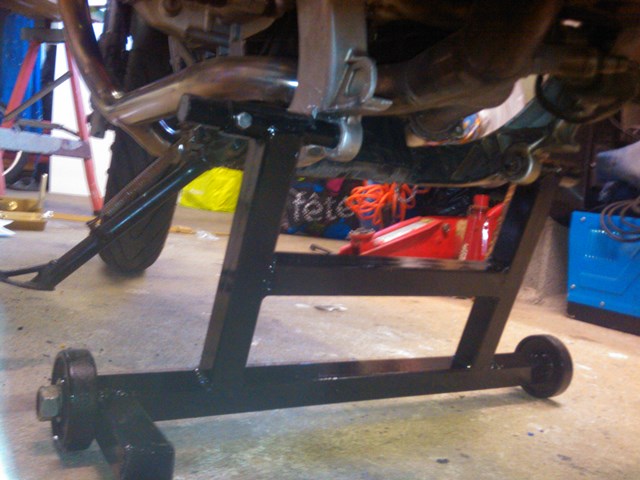

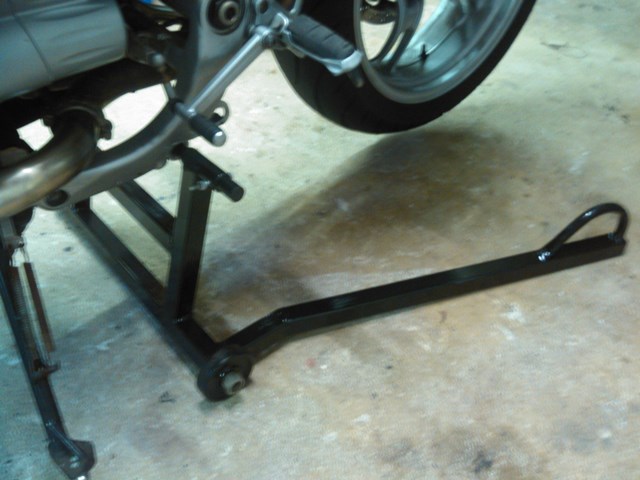

Finalement je n'ai pas monté les goussets de renforcement et j'ai dû couper et plier le bras de levier car il butait dans les cales pieds passager. J'ai trouvé 2 roulettes de cric voiture ( dechetterie) et voila le résultat.

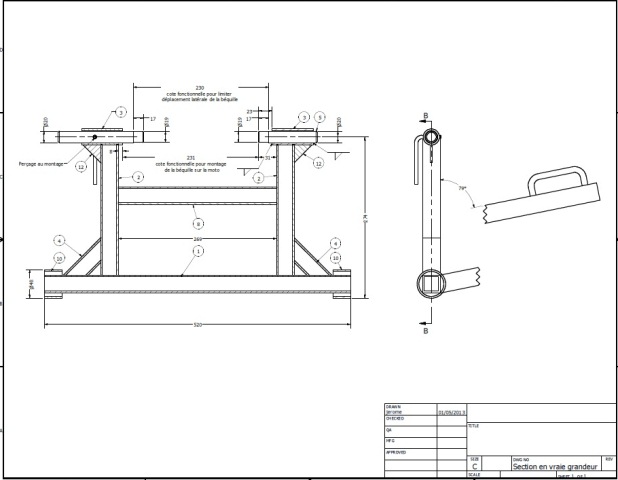

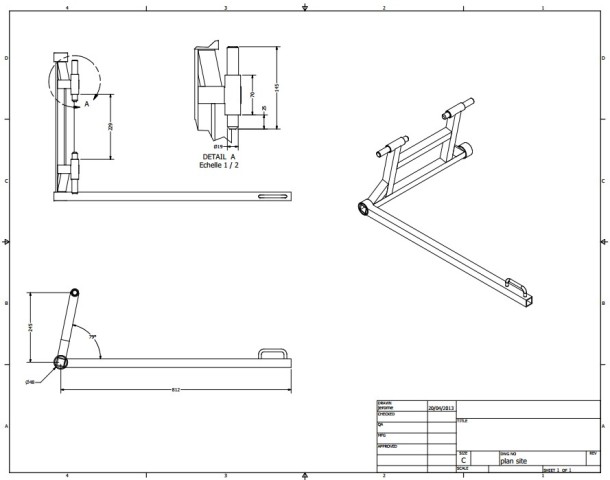

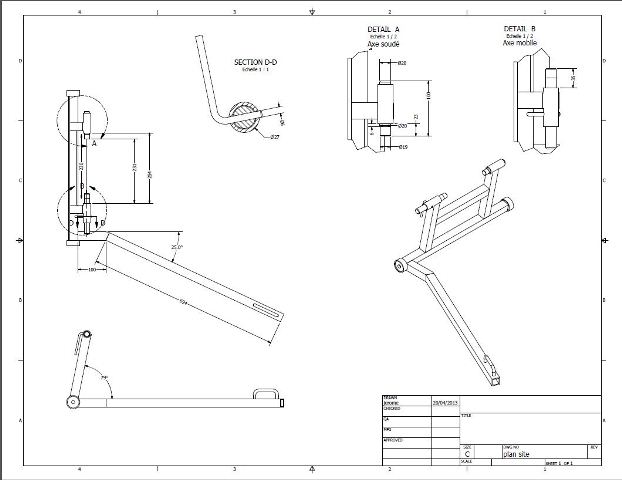

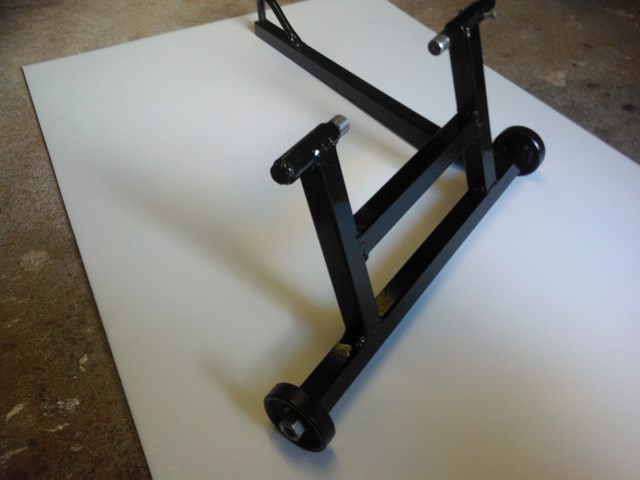

Plans de la béquille telle que finie:



2/ Béquille roue avant R1100s

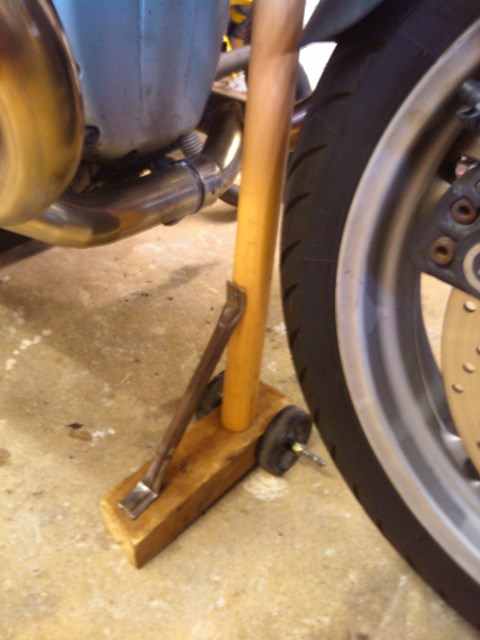

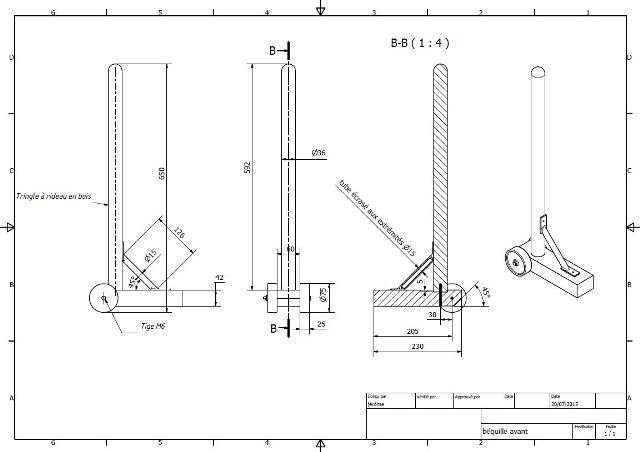

Pour lever la roue avant, j'ai confectionné cette canne à partir de celle-ci.

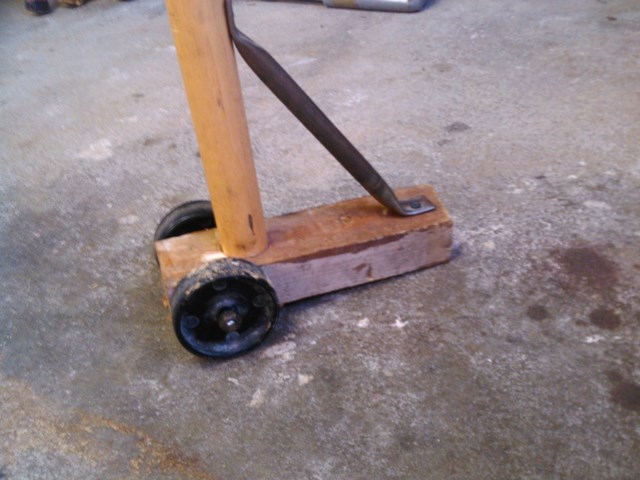

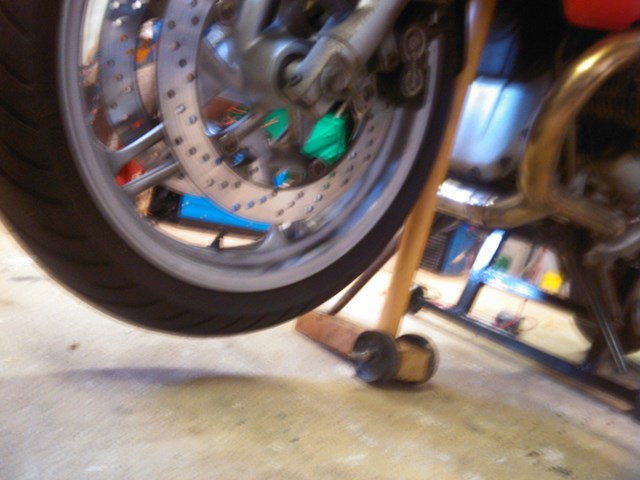

Elle fonctionne trés bien. Elle est en bois ( bout de tringle à rideau et un morceau de 5*15 qui trainait dans un coin), le renfort est un tube écrasé et percé à ses extrémités et l'axe des roues plastiques (récupérées) est une vulgaire tige filetée de 6. La béquille se met super facilement et sans forcer. Dire que le gars qui m'a vendu le r1100s m'avait conseillé de pendre la moto en l'attachant à une poutre et par les brasselets... Je ne le sentais pas du tout et je suis assez content du résultat.



3/ colonnes d'équilibrage ou dépressiomètre

Trés pratiques et complémentaire d'un petit twinmax. J'ai trouvé la fabrication sur ce site : cliquez ici.
