Modification prise Motronic

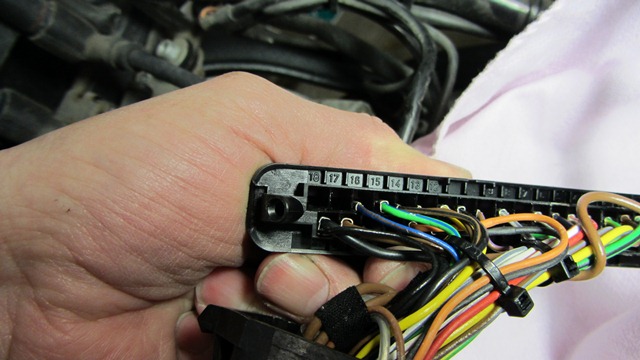

Alors c'est à cette étape qu'il me manquait pas mal d'infos. Dans le doute j'ai fait sauter le colson qui fermait la prise femelle du boitier motronic.J'ai ouvert proprement et là, miracle, j'ai trouvé cette sacrée " pin 18" dont les sites parlent tous. C'est tout simplement écrit à l'intérieur de la prise.

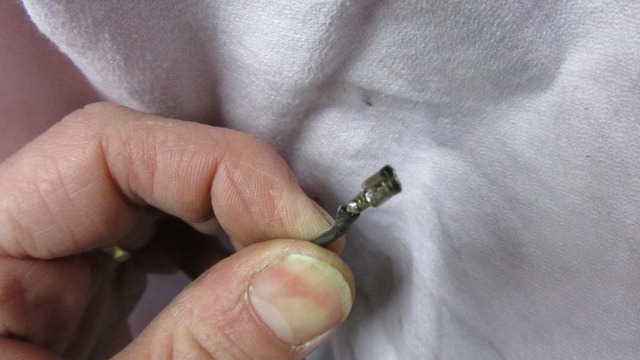

La fiche qui manque peut trés bien étre remplacée par une petite fiche plate qu'il faut refermer un peu.

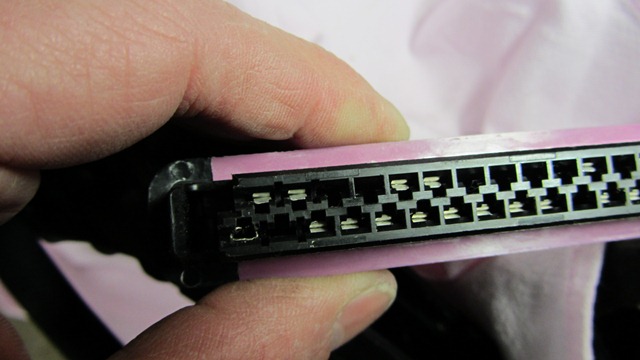

La fiche dans son logement.

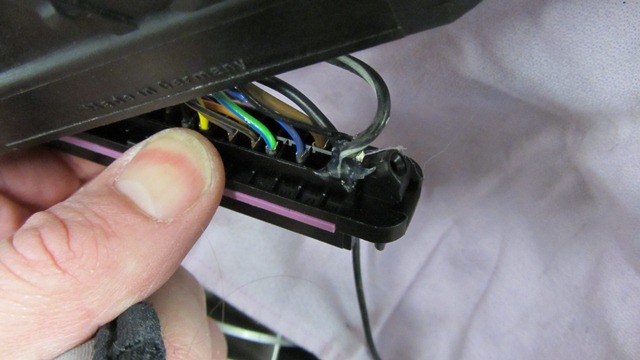

Pour assurer le blocage, un peu de colle à chaud.

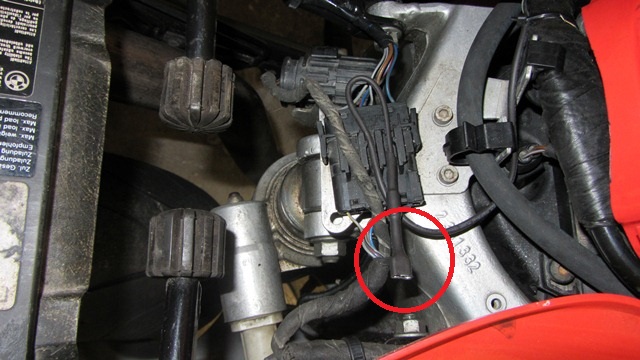

La fiche qui sera reliée au boîtier testeur. Je l'ai positionné à coté de la prise Moditec de la moto, juste derrière le réservoir, sous la selle.
